MGGD气体发生器产品

说明书

在预定的环境、条件下，接收脉冲电流触发发生器产品上的点火装置，促使气体发生器工作，之后气体发生器产生大量氮气，在特定的空间内建立一定压力，满足不同功能的需求。

一、气体发生器外型、尺寸

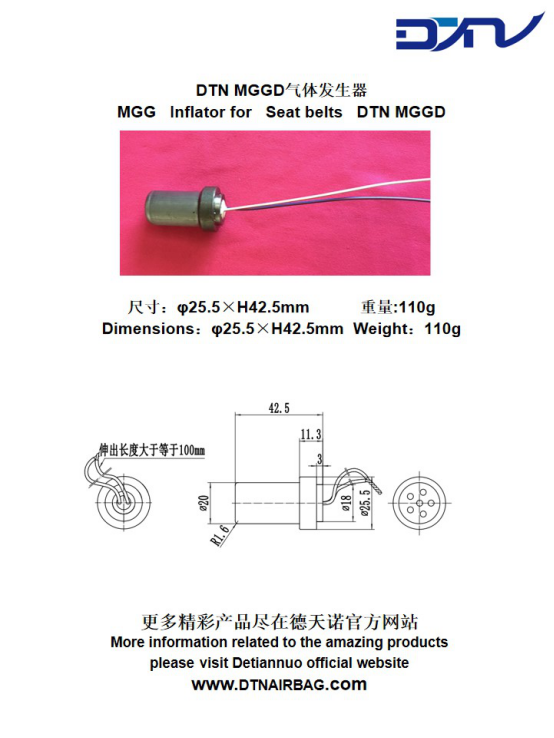

产品外型图

二、气体发生器工作原理

气体发生器的工作原理：气体发生器点火装置中，以电点火具最先接受到电子脉冲电流，接受到点火电流的电点火具内部电桥丝迅速发热，引燃同样置于电火具内部的一级传火药。一级传火药燃烧产生的能量，通过电点火具壳体上的三个小孔传输出，产气药室中的产气药感受到电点火具传输过来的能量后，伴随着气体发生器产气药剂的迅猛燃烧，产生大量的以氮气为主要成份的气体，这此气体通过气体发生器壳体上的排气孔，释放预定的空间里，完成气体发生器的整个工作过程。作为安全保护性使用产品，气体发生器在整个工作过程中，不允许有任何飞散物产生，因此，在气体发生器产品的整个生产工艺过程中，必须严格把关，以确保气体发生器产品强度和产气特性。

三、气体发生器的一般性能指标
(1)适用于不同容量的特定空间建立压力；
(2)发火电流：1.2A±0.1 A/ 3ms内可靠发火
(3)安全电流：0.4A/10s不发火
(4)电阻：2.0Ω±0.3Ω
(5)工作温度：－35℃～+85℃
(6)寿命：5年
四、气体发生器的功能要求
气体发生器通以1.2A直流电流，在容积为60L的密闭容器内进行P-T曲线测试，峰值时间应满足10ms～30ms，峰值压力应满足：
1）在+23℃±3℃的温度下保温4h±0.5h，峰值压力为53KPa～60Kpa。；

2）在+85℃±3℃的温度下保温4h±0.5h，峰值压力为66KPa～72Kpa；
3）在-35℃±3℃的温度下保温4h±0.5h，峰值压力为42KPa～48Kpa。

五、使用方法

1、检查气体发生器电点火具脚针间的电阻，其读值应在2.0Ω±0.3Ω范围内。

2、将气体发生器带有排气孔的一端伸入特定的空间内，利用压板将模块固定在气体发生器安装孔中。

六、标志、包装、存储、运输

1、标志

在每个产品的明显部位均有激光打印标记，其中包含生产厂代号、产品型号、产品批号以及生产日期等信息。

1. 包装

每个产品用塑料气泡袋包装，每80个集装于包装箱内，包装箱的外表面应记有下列标志：生产厂名称、产品名称及型号、产品数量与毛重，出厂日期。

3、运输及储存

1. 装有产品的包装箱允许使用一般运输工具进行运输，在运输过程中严禁雨淋、水浸和跌落，严格遵守火工品运输的有关规定。

2. 产品应储存在23℃，相对湿度不大于80%，无腐蚀性气体的有良好通风条件的库房内。
